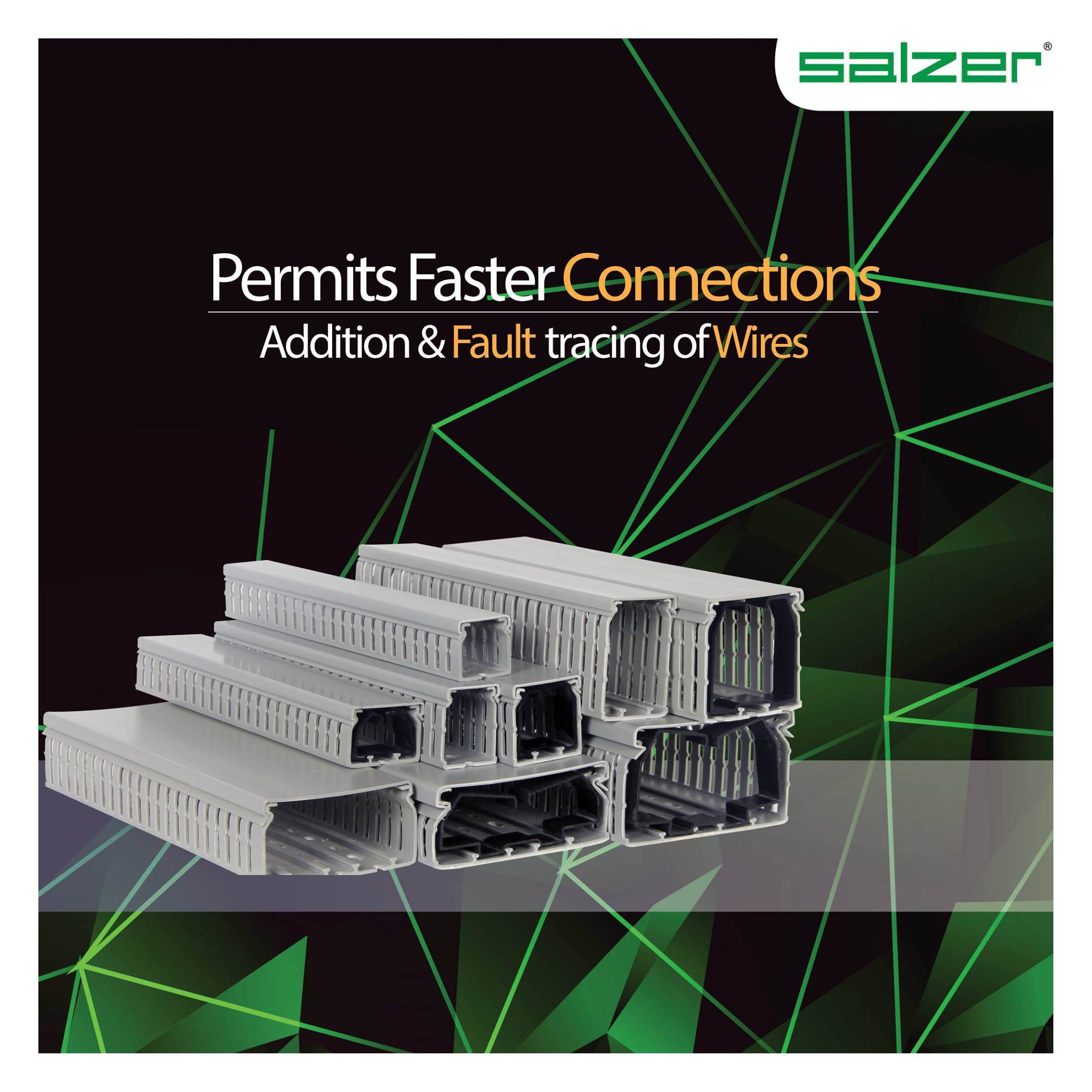

Catalogue Salzer Cable Ducts – Máng nhựa đi dây tủ điện

Catalogue Salzer Cable Ducts là tài liệu tra cứu các dòng máng nhựa dùng để sắp xếp, phân luồng và bảo vệ dây dẫn trong tủ điện. Catalogue giúp kỹ thuật viên lựa chọn đúng kích thước máng, kiểu khe, vật liệu và phụ kiện theo số lượng dây cũng như không gian lắp đặt.

Máng nhựa không trực tiếp đóng cắt hay bảo vệ mạch điện, nhưng ảnh hưởng rõ rệt đến độ gọn, khả năng tản nhiệt, thời gian đấu nối và mức độ thuận tiện khi bảo trì tủ.

Xem Catalogue Salzer Cable Ducts

1. Salzer Cable Duct là gì?

Salzer Cable Duct là máng nhựa đi dây có nắp, thường được lắp bên trong tủ điện, bảng điều khiển hoặc máy móc. Thành máng có các khe và ngón giữ dây, cho phép dây dẫn rẽ ra tại vị trí gần thiết bị cần đấu nối.

Máng giúp phân chia dây thành từng tuyến rõ ràng, hạn chế dây chồng chéo và giảm nguy cơ kéo căng đầu dây khi kiểm tra hoặc thay thế thiết bị.

Các ứng dụng phổ biến gồm:

Tủ điện điều khiển và tủ PLC.
Tủ phân phối điện hạ thế.
Tủ bơm, tủ quạt và hệ thống HVAC.
Tủ điều khiển dây chuyền sản xuất.
Bảng điều khiển máy móc công nghiệp.
Hộp đấu nối và cụm thiết bị điện.

2. Cấu tạo cơ bản của máng nhựa đi dây

Một thanh máng nhựa thông thường gồm các bộ phận:

Đáy máng: chứa dây và là vị trí cố định máng vào tấm lắp thiết bị.
Thành máng: giữ dây trong phạm vi tuyến đi dây.
Khe đi dây: cho phép đưa từng dây hoặc nhóm dây ra khỏi máng.
Ngón giữ dây: nằm giữa các khe, giúp giữ dây và đỡ nắp.
Nắp máng: che dây, hạn chế bụi và giữ bố cục tủ gọn hơn.
Lỗ bắt vít: hỗ trợ cố định máng lên tấm lắp trong tủ.

Chiều rộng, chiều cao, độ dày thành, kiểu khe và vật liệu nhựa có thể khác nhau theo từng series. Vì vậy, cần đối chiếu đúng mã hàng trong catalogue.

3. Cách đọc kích thước máng nhựa

Kích thước máng thường được thể hiện theo dạng:

Chiều rộng × chiều cao × chiều dài

Ví dụ, máng 40 × 60 × 1700 mm thường được hiểu là:

Chiều rộng danh nghĩa: 40 mm.
Chiều cao danh nghĩa: 60 mm.
Chiều dài thanh máng: 1700 mm.

Cần lưu ý đây có thể là kích thước danh nghĩa hoặc kích thước bên ngoài. Không gian chứa dây thực tế sẽ nhỏ hơn do độ dày đáy và thành máng.

4. Standard Slot và Thin Slot khác nhau thế nào?

Trong danh mục Salzer B Type, người đọc có thể gặp các cách gọi như Standard Slot và Thin Slot. Sự khác nhau chính nằm ở kiểu khe và mật độ các ngón giữ dây.

Đặc điểm	Standard Slot	Thin Slot
Kiểu khe	Khe tiêu chuẩn	Khe hẹp và mật độ ngón cao hơn
Khả năng đưa dây ra	Thuận tiện với nhóm dây thông dụng	Phù hợp khi cần tách nhiều dây nhỏ
Ứng dụng	Tủ điện và mạch điều khiển thông thường	Tủ PLC, mạch tín hiệu hoặc mật độ dây cao
Ưu điểm	Dễ đi dây và thao tác	Bố trí dây chi tiết, gọn theo từng điểm đấu
Cần kiểm tra	Kích thước dây và khoảng cách khe	Độ rộng khe so với đường kính dây

Không nên hiểu Thin Slot là máng có thành mỏng. “Thin Slot” mô tả kiểu khe hẹp, không phải kết luận về độ dày hoặc độ bền của vật liệu.

5. B Type có phải là cấp chất lượng không?

B Type là tên series hoặc cách phân loại sản phẩm của nhà sản xuất. Ký hiệu này không nên được hiểu là cấp chất lượng A, B hoặc C.

Khi lựa chọn, cần xem đầy đủ mã sản phẩm, kích thước, kiểu khe, loại vật liệu và tài liệu kỹ thuật thay vì chỉ dựa vào chữ B Type.

6. Cách tính kích thước máng theo số lượng dây

Cách chọn đáng tin cậy nhất là dựa trên tổng diện tích chiếm chỗ của dây và tiết diện hữu dụng bên trong máng.

Tỷ lệ lấp đầy = Tổng diện tích chiếm chỗ của dây ÷ Tiết diện hữu dụng của máng × 100%

Trong thực tế thiết kế, nên để lại khoảng trống cho bán kính uốn, tản nhiệt, thao tác lắp đặt và bổ sung dây sau này. Mức dự phòng cần được xác định theo loại dây, tải điện, nhiệt độ và yêu cầu của dự án.

Không có một con số số lượng dây cố định cho mỗi cỡ máng vì khả năng chứa còn phụ thuộc vào:

Đường kính ngoài thực tế của dây.
Số lượng dây nguồn, dây điều khiển và dây tín hiệu.
Bán kính uốn cho phép.
Đầu cos, nhãn dây và điểm rẽ nhánh.
Nhiệt sinh ra từ các dây mang tải.
Khoảng dự phòng mở rộng hệ thống.

7. Tham khảo lựa chọn kích thước

Bảng dưới đây chỉ mang tính định hướng ban đầu. Việc lựa chọn cuối cùng vẫn cần dựa trên số lượng và đường kính dây thực tế.

Nhóm kích thước	Nhu cầu tham khảo	Lưu ý
25 × 30 mm 25 × 40 mm	Tuyến dây nhỏ, ít dây điều khiển	Phù hợp khu vực hẹp nhưng khả năng dự phòng thấp
25 × 60 mm 40 × 40 mm	Tuyến dây điều khiển quy mô vừa	Kiểm tra độ cao và bán kính uốn dây
40 × 60 mm 60 × 60 mm	Tuyến dây chính trong tủ điều khiển	Cần phân bố dây đều, tránh dồn tại điểm rẽ
80 × 80 mm 80 × 100 mm	Mật độ dây cao hoặc nhiều nhánh đấu nối	Cần kiểm tra khoảng cách với thiết bị
100 × 100 mm	Tuyến dây lớn trong tủ có nhiều thiết bị	Không nên mặc định dùng cho mọi loại dây động lực

8. Chọn chiều rộng hay chiều cao máng?

Chiều rộng quyết định không gian bố trí dây theo phương ngang. Máng rộng giúp dây ít bị xếp chồng và dễ quan sát hơn khi mở nắp.

Chiều cao làm tăng khả năng chứa theo phương đứng nhưng có thể khiến dây nằm thành nhiều lớp. Nếu máng quá cao và hẹp, việc tìm hoặc thay một sợi dây nằm dưới đáy sẽ khó hơn.

Trong khu vực có đủ diện tích mặt tấm lắp, máng rộng vừa phải thường thuận tiện bảo trì hơn máng quá hẹp nhưng rất cao.

9. Vật liệu PVC, FRLS và Halogen Free

9.1. Máng nhựa PVC cứng

Máng đi dây thường sử dụng công thức PVC cứng để giữ hình dạng, đỡ dây và cố định nắp. Tuy nhiên, các sản phẩm cùng mang tên PVC có thể khác nhau về phụ gia, khả năng chịu nhiệt, độ bền va đập và đặc tính cháy.

Không nên đánh giá chất lượng máng chỉ bằng độ cứng khi bóp bằng tay. Máng quá giòn có thể dễ nứt ở các ngón giữ dây trong quá trình cắt hoặc lắp đặt.

9.2. FRLS là gì?

FRLS thường được hiểu là vật liệu có đặc tính chậm cháy và phát sinh khói thấp hơn theo điều kiện thử nghiệm được công bố.

FRLS không có nghĩa sản phẩm hoàn toàn không cháy và cũng không đồng nghĩa với Halogen Free.

9.3. Halogen Free là gì?

Halogen Free là nhóm vật liệu được kiểm soát về thành phần halogen nhằm giảm khí ăn mòn và khói độc khi xảy ra cháy. Loại này có thể được cân nhắc cho phương tiện giao thông, trung tâm dữ liệu hoặc khu vực có yêu cầu an toàn vật liệu cao.

9.4. UL94 V-0 có ý nghĩa gì?

UL94 V-0 là một cấp phân loại về khả năng cháy của vật liệu nhựa trong điều kiện thử nghiệm quy định. Đây không phải chứng nhận rằng máng nhựa chống cháy tuyệt đối.

Các đặc tính UL94 V-0, FRLS hoặc Halogen Free cần được xác nhận theo đúng mã hàng và hồ sơ kỹ thuật của từng lô sản phẩm.
