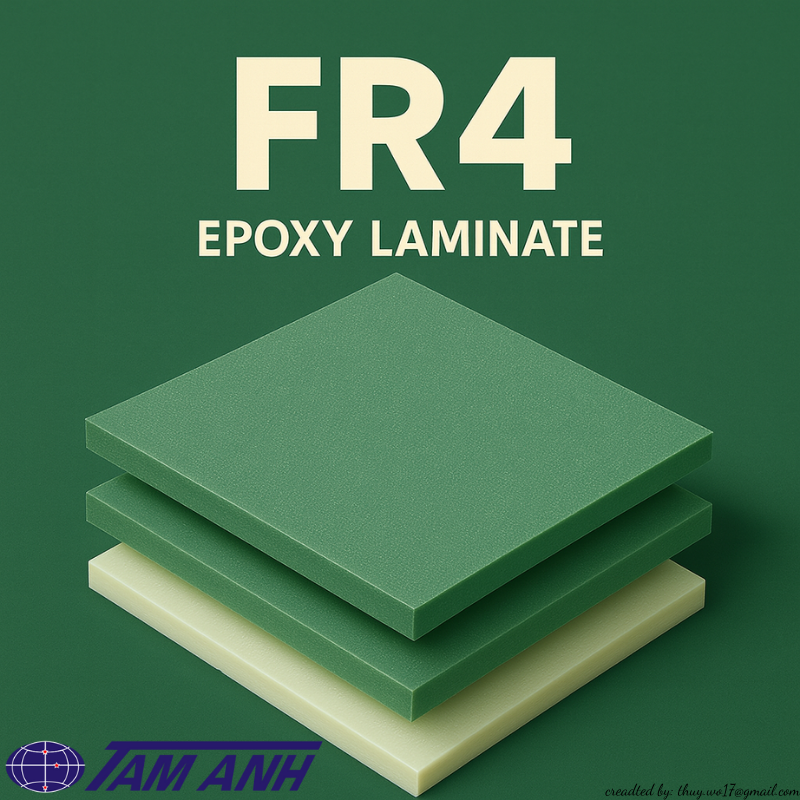

🟢 Phíp Epoxy (FR4) - Vật Liệu Cách Điện “Bền Lâu”

bởi: electrictamanh@gmail.com 01 Tháng 12, 2025

1. Định Nghĩa

Phíp Epoxy (FR4) là một vật liệu composite nhiệt rắn, được sử dụng rộng rãi làm chất nền cách điện trong các ứng dụng điện và điện tử. FR4 được cấu tạo từ sợi thủy tinh dệt (lớp gia cường) được tẩm nhựa Epoxy (chất kết dính) và ép dưới nhiệt độ, áp suất cao để tạo thành tấm laminate cứng, ổn định.

FR4 là ký hiệu tiêu chuẩn cho vật liệu nhựa Epoxy cốt sợi thủy tinh có tính chống cháy
(FR = Flame Retardant; “4” = phân hạng vật liệu trong hệ thống cũ).

2. Công Thức Hóa Học và Thành Phần Chính

Chemical structures of ligands. | Download Scientific Diagram

Sưu tầm: https://www.researchgate.net/figure/Chemical-structures-of-ligands

🧪 Thành Phần Hóa Học Cốt Lõi

FR4 không có một công thức hóa học đơn lẻ, mà là một hệ composite gồm:

Chất nền (Ma trận): Nhựa Epoxy (Epoxy Resin).
- Sau khi đóng rắn, Epoxy tạo mạng lưới phân tử liên kết ngang (cross-linked) vĩnh viễn.
Chất gia cường: Sợi thủy tinh (Glass Fiber) được dệt thành vải.
- Cung cấp độ bền cơ học, độ cứng, độ bền uốn và kéo rất cao.
Chất chống cháy: Thường là các hợp chất chứa Brom (ví dụ: Tetrabromobisphenol A – TBBPA) được thêm vào nhựa Epoxy để đạt tính chống cháy theo chuẩn FR.

⚙️ Cấu trúc

FR4 là vật liệu composite dạng lớp (laminate):

Nhiều lớp vải sợi thủy tinh được xếp chồng và ngâm tẩm hoàn toàn trong nhựa Epoxy.
Sau khi ép và đóng rắn, ta thu được tấm phíp Epoxy cứng, ổn định kích thước, bề mặt phẳng, thích hợp cho mạch in và tấm cách điện.

3. Tính Chất

⚛️ Tính Chất Hóa Học

Kháng hóa chất tốt:
- Bền với đa số dung môi thông thường, axit loãng và kiềm loãng nhờ mạng lưới epoxy liên kết ngang.
- Không phù hợp khi tiếp xúc lâu dài với axit mạnh, kiềm đậm đặc và chất oxy hóa mạnh ở nhiệt độ cao.
Ổn định nhiệt:
- Có nhiệt độ chuyển hóa thủy tinh (Tg) điển hình khoảng 130–150°C với FR4 tiêu chuẩn.
- Các loại High-Tg FR4 có Tg có thể >170°C, phù hợp cho PCB đa lớp, nhiệt hàn cao.
- Cho phép làm việc ổn định trong môi trường nhiệt độ cao mà không bị chảy mềm.
Không nóng chảy:
- Là nhựa nhiệt rắn, khi đã đóng rắn sẽ không nóng chảy lại khi tăng nhiệt (chỉ bị phân hủy nếu quá nhiệt).

🔬 Tính Chất Vật Lý

Cách điện:
- Khả năng cách điện rất tốt, hằng số điện môi ổn định, chịu được điện áp đánh thủng cao.
Độ bền cơ học:
- Rất cao về độ cứng, độ bền uốn, độ bền kéo, nhờ cốt sợi thủy tinh.
Chống cháy:
- Các grade FR4 tiêu chuẩn thường đạt UL94 V-0 (tự dập tắt, không nhỏ giọt cháy) nhờ hệ phụ gia Brom.
Ổn định kích thước:
- Độ hút ẩm thấp, hệ số giãn nở nhiệt nhỏ nên ổn định kích thước tốt hơn nhiều loại nhựa khác.
- Trong đa số ứng dụng điện – điện tử, có thể coi là ít bị ảnh hưởng bởi độ ẩm và nhiệt độ, nhưng các thiết kế siêu chính xác vẫn nên tham chiếu đúng datasheet.

4. Ưu Điểm

Chịu nhiệt & chống cháy vượt trội:
- Phù hợp với các ứng dụng nhiệt độ cao, rủi ro hỏa hoạn, khu vực có mật độ linh kiện dày.
Độ bền cơ học rất cao:
- Rất cứng, chịu lực tốt, ít biến dạng dưới tải trọng và giữ form lâu dài.
Cách điện an toàn, ổn định:
- Giữ được tính chất điện môi ổn định theo thời gian, phù hợp cho mạch in, tấm cách điện.
Ổn định môi trường:
- Độ hút ẩm thấp, ít biến đổi kích thước và tính chất theo điều kiện môi trường so với nhiều vật liệu nhựa khác.

5. Nhược Điểm

Không thể tái chế (theo nghĩa nóng chảy lại):
- Là vật liệu nhiệt rắn, không thể nóng chảy và đúc lại; chỉ có thể nghiền nhỏ làm chất độn hoặc xử lý như chất thải công nghiệp.
Giá thành cao:
- Đắt hơn đáng kể so với các nhựa phổ thông như PVC, ABS, vật liệu giấy phenolic…
Khó gia công:
- Độ cứng cao của sợi thủy tinh khiến việc cắt, khoan, phay cần dao cụ cứng (carbide, diamond-coated), nếu không sẽ mòn dao rất nhanh.
Tạo bụi sợi thủy tinh:
- Khi gia công sinh ra bụi sợi thủy tinh, có thể gây kích ứng da và đường hô hấp → cần bảo hộ lao động và hệ thống hút bụi tốt.

6. Ứng Dụng Hiện Tại

Phíp Epoxy FR4 là vật liệu chủ lực cho các ứng dụng cách điện và kết cấu:

Bảng mạch in (PCB):

What is FR4 PCB? Materials Types, Properties and Applications

- Vật liệu nền tiêu chuẩn cho phần lớn bo mạch điện tử hiện nay.
Tấm cách điện & tấm nền trong tủ điện:

Tấm nhựa cách nhiệt epoxy FR-4/FR-5 - Công ty Vật liệu Yongli (YMC)

- Tấm lót, tấm đỡ thiết bị, tấm che, vách ngăn cách điện trong tủ điện, MCC, máy biến áp, tủ phân phối.
Linh kiện chịu nhiệt:
- Các chi tiết cách điện trong lò sấy, động cơ, máy phát điện, thiết bị làm việc ở nhiệt độ cao.
Phụ kiện cách điện chịu tải:
- Vòng đệm, thanh đỡ, ty, gá, chi tiết cách ly cơ – điện chịu lực.

7. Ứng Dụng Kết Hợp (Biến thể)

CEM-1 / CEM-3 (Composite Epoxy Material):
- Vật liệu nền composite kết hợp giấy / sợi thủy tinh không dệt với nhựa Epoxy để giảm chi phí so với FR4 cốt vải sợi thủy tinh hoàn toàn.
- Thường dùng cho PCB đơn hoặc hai lớp, nơi yêu cầu cơ – nhiệt không quá khắt khe.
High-Tg FR4:
- Phiên bản FR4 có Tg cao (>170°C), chống biến dạng tốt hơn khi hàn reflow nhiều lần, mật độ linh kiện cao hoặc nhiệt độ làm việc cao.
- Dùng cho PCB đa lớp, bo công suất, thiết bị công nghiệp nặng.

8. Các Chứng Chỉ Quốc Tế cho Sản phẩm FR4

Do vai trò quan trọng về an toàn cháy nổ và hiệu suất điện, phíp Epoxy FR4 thường phải đáp ứng:

UL 94 (Underwriters Laboratories):
- Thường yêu cầu đạt mức V-0 (tự dập tắt, không nhỏ giọt cháy).
IEC 60664 / IEC 60112:
- Kiểm tra CTI (Comparative Tracking Index) và yêu cầu cách điện cho vật liệu, FR4 thường đạt CTI cao, kháng phóng điện bề mặt tốt.
MIL-SPEC (Quân sự):
- Các tiêu chuẩn như MIL-P-13949 (Mỹ) quy định yêu cầu cho vật liệu PCB dùng trong thiết bị quân sự/khắt khe.
IPC (Association Connecting Electronics Industries):
- Bộ tiêu chuẩn (ví dụ IPC-4101…) quy định loại FR4, yêu cầu cơ – lý – điện và chất lượng trong sản xuất PCB.

Lưu ý: Nội dung trong chuyên mục này chỉ mang tính chất tham khảo, được sưu tầm và biên soạn từ kinh nghiệm thực tế của người viết, không phải tài liệu học thuật hay tiêu chuẩn kỹ thuật chính thức.
