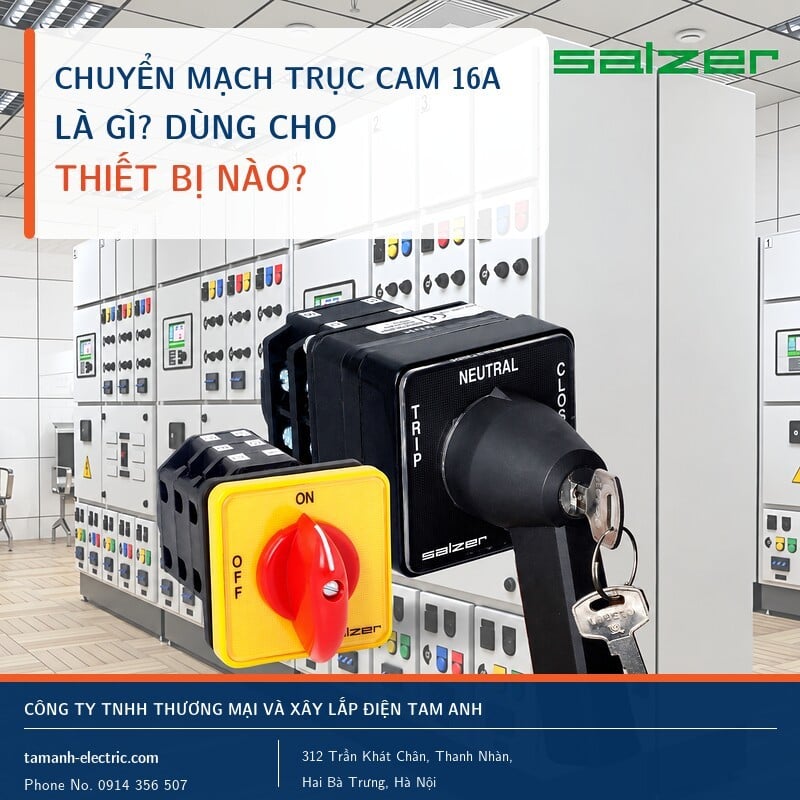

Chuyển mạch trục cam 16A là công tắc xoay cơ khí thuộc nhóm thiết bị có mức dòng công bố 16 ampe, dùng cơ cấu cam để thay đổi trạng thái các tiếp điểm. Tùy cấu hình, thiết bị có thể chọn chế độ vận hành, chọn kênh đo hoặc chuyển đổi mạch điện trong tủ bơm, tủ quạt và máy công nghiệp.
Điều quan trọng là phân biệt chuyển mạch điều khiển một thiết bị với chuyển mạch trực tiếp cấp điện cho thiết bị đó. Một công tắc nằm trên tủ của máy công suất lớn có thể chỉ chuyển tín hiệu điều khiển, không mang toàn bộ dòng điện của máy.
1. ⚙️ Chuyển mạch trục cam hoạt động như thế nào?
Bên trong cam switch có trục xoay, cơ cấu cam và các nhóm tiếp điểm. Cam là chi tiết có biên dạng được thiết kế để tác động lên tiếp điểm khi trục quay. Ở mỗi vị trí, những tiếp điểm nhất định đóng hoặc mở, tạo thành một trạng thái mạch điện.
Có thể hình dung núm xoay là bộ chọn, còn cơ cấu cam quyết định bộ chọn đó tác động đến những đường điện nào. Hai công tắc cùng có ba vị trí vẫn có thể thực hiện hai nhiệm vụ khác nhau nếu chương trình tiếp điểm khác nhau.
Ví dụ, mặt hiển thị Man–Off–Auto mô tả lựa chọn bằng tay, tắt lệnh và tự động. Mặt hiển thị các cặp pha lại phục vụ việc chọn điện áp đo. Thay nhãn mặt trước không làm thay đổi chức năng bên trong.
Đọc thêm về cấu tạo và nguyên lý của chuyển mạch trục cam để hiểu mối liên hệ giữa núm xoay và trạng thái tiếp điểm.
2. 🔎 Hiểu đúng thông số 16A
16A không phải công suất, không phải số vị trí và cũng không phải ngưỡng tự ngắt bảo vệ. Đây là thông tin về dòng điện, nhưng ý nghĩa kỹ thuật đầy đủ còn phụ thuộc cách nhà sản xuất công bố.
Trong tài liệu thiết bị đóng cắt, cần phân biệt dòng nhiệt quy ước Ith với dòng làm việc định mức Ie. Ith liên quan đến thử nghiệm phát nóng trong điều kiện quy định; Ie gắn với điện áp làm việc, loại tải, chế độ vận hành và các điều kiện sử dụng. Vì vậy, một trị số mang dòng không tự động thay thế cho khả năng đóng cắt mọi loại tải.
Nếu bảng sản phẩm chỉ ghi “dòng điện: 16A” mà chưa thể hiện Ith hay Ie cùng điều kiện áp dụng, chưa đủ cơ sở kết luận “đóng cắt được động cơ 16A”. Cần đối chiếu tài liệu của đúng mã và cấu hình.
| Thông tin | Hiểu đơn giản | Không nên suy diễn |
|---|---|---|
| Dòng điện 16A | Mức dòng được công bố; cần xem ký hiệu và điều kiện đi kèm. | Mọi tải dưới 16A đều phù hợp. |
| Điện áp Ue / Ui | Ue là điện áp làm việc định mức; Ui là điện áp cách điện định mức. | Điện áp cách điện là điện áp được phép đóng cắt mọi tải. |
| Cấp sử dụng | Cho biết nhóm nhiệm vụ đóng cắt và điều kiện tải mà thiết bị được đánh giá. | Cùng dòng điện thì tải điện trở và tải động cơ có yêu cầu giống nhau. |
| Số cực | Số đường điện độc lập được đóng cắt, theo cấu hình thiết bị. | Ba cực luôn đồng nghĩa với ba vị trí xoay. |
| Số vị trí và sơ đồ tiếp điểm | Cho biết có bao nhiêu trạng thái và tiếp điểm nào hoạt động tại mỗi trạng thái. | Cùng nhãn 1–0–2 thì có thể thay thế trực tiếp cho nhau. |
💡 Cách nhớ: con số 16A giúp nhận diện nhóm sản phẩm; chức năng thực tế phải được xác định bằng sơ đồ tiếp điểm và điều kiện sử dụng.
3. 🏭 Chuyển mạch trục cam 16A dùng cho thiết bị nào?
3.1. Tủ bơm: chọn quyền điều khiển bằng tay hoặc tự động
Trong một ví dụ tủ bơm cấp nước, hệ thống cần vừa nhận tín hiệu từ cảm biến, vừa cho phép người vận hành lựa chọn chế độ. Cam switch có thể đảm nhiệm phần lựa chọn này, còn bộ điều khiển và thiết bị đóng cắt thực hiện nhiệm vụ tương ứng.
- Manual: quyền điều khiển được chuyển sang nhánh bằng tay theo thiết kế.
- Auto: hệ thống nhận lệnh từ cảm biến mức nước, áp suất hoặc bộ điều khiển.
- Off: ngừng lệnh vận hành theo chức năng của mạch.
Chế độ Manual không mặc nhiên có nghĩa bơm chạy ngay, cũng không có nghĩa các chức năng bảo vệ được bỏ qua. Hành vi thực tế phụ thuộc toàn bộ thiết kế tủ.
Một ví dụ sản phẩm là Salzer TP16-61154 Man–Off–Auto, được Tam Anh giới thiệu với ba vị trí lựa chọn. Đây là ví dụ về chức năng, không phải xác nhận rằng mọi tủ bơm đều dùng cùng mã.
3.2. Tủ quạt và HVAC: chọn chế độ hoặc thiết bị làm việc
HVAC là hệ thống sưởi, thông gió và điều hòa không khí. Trong tủ quạt, công tắc chọn có thể phân định điều khiển tại chỗ với điều khiển từ hệ thống quản lý, hoặc chọn quạt chính và quạt dự phòng.
Ví dụ, hai quạt phục vụ cùng một khu vực có thể được thiết kế để lựa chọn quạt hoạt động. Cam switch chỉ thể hiện lựa chọn; việc đổi quạt khi có lỗi hay luân phiên theo thời gian phải do mạch điều khiển khác đảm nhiệm nếu hệ thống có yêu cầu đó.
Với chức năng chọn tốc độ, công tắc cũng không tự tạo ra các mức tốc độ. Các mức này cần được hỗ trợ bởi động cơ, bộ điều khiển hoặc biến tần của hệ thống.
3.3. Tủ đo lường: chọn đại lượng đưa vào đồng hồ
Thay vì sử dụng nhiều đồng hồ riêng, một số tủ dùng công tắc chọn để đưa lần lượt các tín hiệu vào cùng một đồng hồ. Cần phân biệt hai nhiệm vụ:
- Chọn điện áp: chuyển giữa các cặp điểm đo, chẳng hạn pha–pha hoặc pha–trung tính.
- Chọn dòng điện: chọn tín hiệu từ biến dòng CT đưa đến ampe kế. CT là thiết bị biến đổi dòng điện để phục vụ đo lường.
Tại Tam Anh, TP16-61313 dùng cho vôn kế là ví dụ cấu hình chọn điện áp; TP16-61325 dùng cho ampe kế là ví dụ cấu hình chọn dòng đo. Cam switch chọn kênh, còn đồng hồ mới thực hiện phép đo.
⚠️ Lưu ý về CT: hở mạch thứ cấp khi sơ cấp đang có dòng có thể gây điện áp nguy hiểm. Chuyển mạch đo dòng cần đúng chương trình tiếp điểm; không thay tùy ý bằng công tắc xoay thông thường. Việc thiết kế, đấu nối và kiểm tra thuộc trách nhiệm của nhân sự có chuyên môn.
3.4. Máy công nghiệp: chọn chức năng hoặc chế độ vận hành
Trên máy cuốn, máy gia công hay băng tải, công tắc chọn có thể gửi yêu cầu thuận/nghịch, chọn cơ cấu hoặc chuyển chế độ. Tùy thiết kế, yêu cầu này được xử lý qua relay, contactor hoặc bộ điều khiển.
Contactor là thiết bị đóng cắt tải bằng cơ cấu điện từ. Việc tách công tắc chọn khỏi phần đóng cắt tải giúp phân biệt rõ thao tác của người vận hành với nhiệm vụ cấp điện cho động cơ. Các điều kiện an toàn, giới hạn hành trình và liên động vẫn phải được xử lý trong thiết kế máy.
3.5. Tủ nguồn phụ trợ: lựa chọn giữa hai mạch
Một cam switch có cấu hình phù hợp có thể tham gia chọn nguồn phụ trợ hoặc nhánh điều khiển. Tuy nhiên, “chọn nguồn điều khiển” khác với “chuyển toàn bộ công suất giữa điện lưới và máy phát”.
Chữ 1–0–2 chỉ mô tả các vị trí. Nó không tự chứng minh thiết bị phù hợp làm bộ chuyển nguồn tổng, có chức năng cách ly hay đáp ứng yêu cầu của một hệ thống ATS. ATS là hệ thống chuyển nguồn tự động, không phải tên gọi khác của một công tắc ba vị trí.
4. ✅ Ưu điểm và giới hạn cần hiểu cùng nhau
| Ưu điểm | Giá trị thực tế | Giới hạn đi kèm |
|---|---|---|
| Một núm chọn nhiều trạng thái | Người vận hành nhận diện chế độ ngay trên mặt tủ. | Nhãn và trạng thái tiếp điểm phải thống nhất với thiết kế. |
| Cơ cấu cơ khí trực tiếp | Việc chọn trạng thái không cần phần mềm bên trong công tắc. | Không tự thực hiện logic điều khiển phức tạp hay giám sát lỗi. |
| Nhiều chương trình tiếp điểm | Có thể phục vụ các nhiệm vụ điều khiển và đo lường khác nhau. | Cùng hình dáng hoặc cùng 16A chưa đủ để xác nhận tương đương. |
| Có thể tích hợp trên mặt tủ | Tập trung thao tác ở vị trí dễ quan sát. | Cần tính đến không gian phía sau, kết cấu mặt tủ và môi trường sử dụng. |
Với mặt tủ kim loại, độ cứng và khả năng chống ăn mòn của phần vỏ là vấn đề khác với khả năng điện của cam switch. Bài thép SPCC-SD và ứng dụng trong gia công vỏ tủ giúp mở rộng góc nhìn về kết cấu lắp đặt; không phải mô tả vật liệu bên trong TP16.
5. 📋 Vì sao không thể chọn chỉ bằng “16A”?
Ví dụ một doanh nghiệp gửi yêu cầu “công tắc xoay 16A, ba vị trí”. Thông tin này vẫn chưa cho biết họ cần chọn tay/tự động, chọn hai nhánh hay điều khiển chiều quay. Nhà cung cấp có thể giao một thiết bị đúng dòng và số vị trí nhưng không đúng chức năng.
Hồ sơ kỹ thuật cần thể hiện ba nhóm thông tin:
- Nhiệm vụ: công tắc chọn gì, nằm trong mạch điều khiển, mạch đo hay mạch động lực?
- Đặc tính điện và cơ: chương trình tiếp điểm, điện áp, loại tải, kiểu giữ/hồi, kích thước và kiểu lắp.
- Điều kiện làm việc: môi trường, tần suất thao tác và yêu cầu phối hợp với hệ thống.
Với sản phẩm thay thế, đối chiếu mã cũ chỉ là điểm bắt đầu. Nếu khác hãng hoặc khác cấu hình, cần đánh giá tính tương đương thực tế, không dựa riêng vào hình dáng mặt trước.
6. ⚠️ Những cách hiểu sai thường gặp
“Cam switch 16A sẽ tự ngắt khi quá tải.” Không đúng với công tắc chuyển mạch thông thường. Chọn trạng thái và bảo vệ quá tải là hai chức năng khác nhau.
“Xoay về Off là có thể sửa chữa.” Off có thể chỉ ngắt một lệnh điều khiển; phần khác của tủ vẫn có thể mang điện. Cam switch không mặc nhiên thay thế thiết bị cách ly, nút dừng khẩn cấp hay quy trình an toàn của cơ sở.
“Động cơ dưới 16A thì dùng trực tiếp được.” Chưa đủ cơ sở. Đóng cắt động cơ cần đánh giá đúng cấp sử dụng, điều kiện khởi động và nhiệm vụ vận hành. Không nên quy đổi một dòng 16A thành một công suất kW chung cho mọi mã.
“Hai công tắc đo Volt và Ampe đều là TP16 nên thay được cho nhau.” Không. Chức năng đo và chương trình tiếp điểm khác nhau; đặc biệt mạch CT có yêu cầu an toàn riêng.
7. ❓ Câu hỏi thường gặp
Chuyển mạch trục cam 16A dùng để làm gì?
💡 Tùy cấu hình, thiết bị chọn chế độ, chọn kênh đo hoặc chuyển đổi mạch điện trong tủ điều khiển và máy công nghiệp.
16A có nghĩa là công tắc tự ngắt khi quá tải không?
💡 Không. Cam switch thông thường chỉ chuyển trạng thái mạch; bảo vệ quá tải cần thiết bị và thiết kế bảo vệ riêng.
Cam switch 16A có cấp điện trực tiếp cho động cơ được không?
💡 Chỉ khi đúng mã và cấu hình được nhà sản xuất đánh giá phù hợp với động cơ, điện áp và chế độ đóng cắt. Riêng thông số 16A chưa đủ.
Công tắc ba vị trí có phải là loại ba cực không?
💡 Không. Số vị trí là số trạng thái lựa chọn; số cực là số đường điện độc lập được đóng cắt theo cấu hình.
Chọn Off có bảo đảm tủ điện đã mất điện không?
💡 Không. Off có thể chỉ ngắt lệnh điều khiển. Việc xác nhận an toàn để bảo trì phải do nhân sự có chuyên môn thực hiện.
8. 📌 Kết luận
Chuyển mạch trục cam 16A nên được hiểu theo nhiệm vụ trong mạch, không chỉ theo tên thiết bị mà nó điều khiển. Với tủ bơm, đó có thể là chọn tay/tự động; với tủ đo, là chọn tín hiệu; với máy công nghiệp, là chọn chức năng vận hành.
Dòng Salzer TP16 trên website Tam Anh cung cấp những ví dụ cụ thể cho các nhiệm vụ này. Điều quyết định sự phù hợp vẫn là chương trình tiếp điểm và điều kiện sử dụng của từng cấu hình, không phải một con số dòng điện đứng riêng lẻ.
🛡️ Nội dung phục vụ tìm hiểu và trao đổi yêu cầu kỹ thuật, không thay thế tài liệu của nhà sản xuất. Thiết kế, đấu nối và bảo trì điện công nghiệp phải do nhân sự có chuyên môn thực hiện.
📚 Nguồn tham khảo
- Salzer – Cam Rotary Switches: giới thiệu nhóm sản phẩm và chức năng chuyển mạch.
- Schneider Electric – Phân biệt dòng nhiệt Ith và Ithe: cơ sở giải thích thông số thử nghiệm phát nóng.
- Schneider Electric – Dòng làm việc định mức Ie: các điều kiện gắn với dòng sử dụng.
- Schneider Electric – Lưu ý an toàn đối với biến dòng CT: rủi ro hở mạch thứ cấp.
Các trang TP16 của Tam Anh được liên kết tại phần ứng dụng để minh họa mã hàng và chức năng công bố. Thông số của hãng khác không được dùng thay cho dữ liệu TP16.
