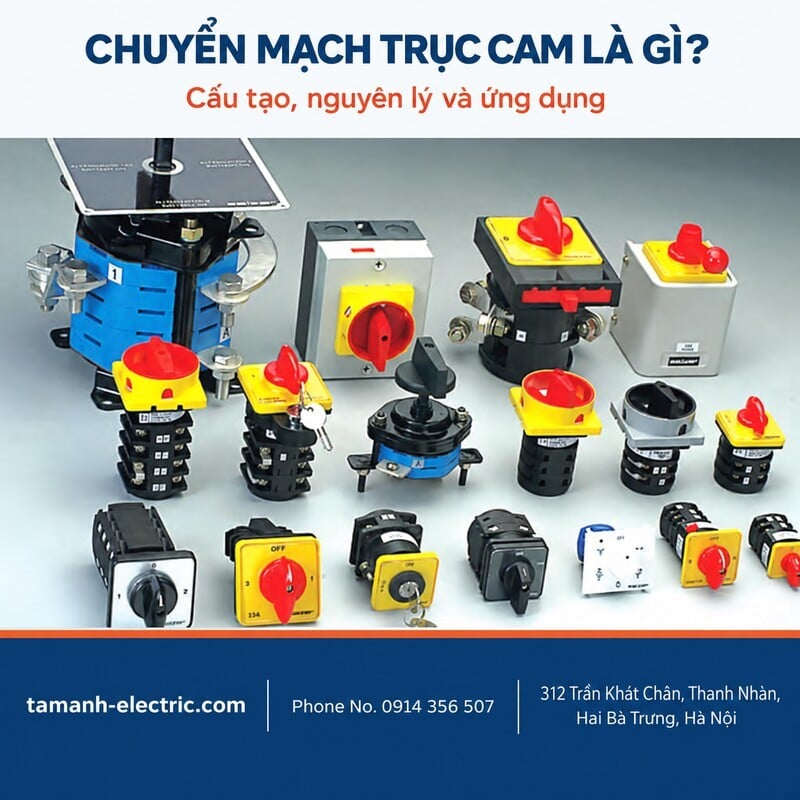

Chuyển mạch trục cam là gì? Cấu tạo, nguyên lý và ứng dụng

Chuyển mạch trục cam là công tắc xoay cơ khí dùng cơ cấu cam để đóng, cắt hoặc chuyển đổi một hay nhiều nhóm tiếp điểm theo từng vị trí đã thiết kế. Thiết bị thường xuất hiện trên mặt tủ điện để chọn ON/OFF, nguồn hoặc kênh, chế độ Man–Off–Auto, chiều quay hay kênh đo Volt/Amp.

Điểm quan trọng nhất khi lựa chọn không chỉ là dòng điện ghi trên thân. Người dùng còn phải xác định đúng chương trình tiếp điểm, số cực, số vị trí, kiểu giữ hoặc tự hồi và cấp sử dụng của tải.

Chuyển mạch trục cam được lắp trên mặt tủ để người vận hành lựa chọn vị trí hoặc chế độ.

1. Chuyển mạch trục cam là gì?

Chuyển mạch trục cam, tiếng Anh thường gọi là cam switch hoặc cam-operated rotary switch, là thiết bị chuyển mạch bằng tay. Khi xoay núm, trục mang các phiến cam quay đến góc xác định. Biên dạng của từng cam tác động lên cơ cấu tiếp điểm, tạo ra một chuỗi đóng–mở được lập trình trước.

Vì vậy, một cam switch có thể điều khiển nhiều mạch cùng lúc và tạo được nhiều chương trình hơn công tắc ON/OFF đơn giản. Trong thực tế, các tên “cam switch”, “công tắc xoay” và “công tắc chuyển mạch” đôi khi được dùng thay nhau, nhưng phạm vi nghĩa không hoàn toàn giống nhau. Xem giải thích chi tiết tại bài cam switch, công tắc xoay và công tắc chuyển mạch khác nhau thế nào.

2. Cấu tạo của chuyển mạch trục cam

Một chuyển mạch trục cam thường được ghép theo dạng mô-đun. Số lượng và hình dạng chi tiết có thể thay đổi theo series, nhưng các bộ phận chính gồm:

Minh họa khái niệm về cấu tạo dạng mô-đun; không phải bản vẽ của một mã sản phẩm cụ thể.

Trong catalogue Salzer, các dòng S, TP, RT và SL được mô tả dùng hai tiếp điểm double-break hợp kim bạc trên mỗi tầng; phần cách điện sử dụng polyamide (PA/Nylon) gia cường sợi thủy tinh. Cấu hình và vật liệu thực tế vẫn phải kiểm tra theo đúng series và phiên bản sản phẩm.

Để hiểu thêm về nhóm vật liệu dẫn điện và chi tiết kim loại thường gặp trong thiết bị điện, có thể tham khảo đồng C1100/Cu-ETP và đồng thau H62/H65/C2600. Đây là kiến thức nền về nhóm vật liệu, không phải khẳng định mọi cam switch dùng đúng các mác này.

3. Nguyên lý hoạt động của chuyển mạch trục cam

1. Người vận hành xoay núm đến một vị trí như 0, 1, 2, Auto hoặc Manual.
2. Trục làm các phiến cam quay theo góc đã thiết kế, thường theo từng nấc rõ ràng.
3. Biên dạng cam tác động lên từng tầng tiếp điểm, khiến một số cặp chân đóng và các cặp khác mở.
4. Mạch điện chuyển sang trạng thái mới theo chương trình tiếp điểm của thiết bị.

Hai cam switch có cùng ba vị trí 1-0-2 vẫn có thể có sơ đồ tiếp điểm khác nhau. Một chiếc dùng chọn hai nguồn, chiếc khác dùng chọn hai chế độ hoặc điều khiển thuận–nghịch. Vì thế, không được chọn thiết bị chỉ bằng chữ in trên mặt.

Nếu cần đọc tên vị trí, xem bài các ký hiệu 0-1, 1-0-2 và Auto-Off-Manual có ý nghĩa gì. Khi cần xác định số mạch đóng đồng thời, hãy đối chiếu thêm bài số cực, số vị trí và sơ đồ tiếp điểm của chuyển mạch trục cam.

4. Các loại và ứng dụng phổ biến

4.1. Đóng–cắt ON/OFF

Dùng để cho phép hoặc ngắt một mạch theo thao tác bằng tay. Tùy sơ đồ và định mức, cam switch có thể đóng cắt trực tiếp tải phù hợp hoặc chỉ cấp tín hiệu cho mạch điều khiển.

4.2. Chuyển đổi 1-0-2 hoặc ON-OFF-ON

Vị trí giữa thường là OFF; hai phía dùng chọn một trong hai đường mạch. Ứng dụng có thể là chọn nguồn, chọn chế độ, chọn thiết bị hoặc chọn chiều, nhưng chức năng cụ thể phải theo sơ đồ.

4.3. Chọn chế độ Man–Off–Auto

Vị trí Manual cho phép điều khiển tại chỗ, OFF cô lập lệnh chạy và Auto giao quyền điều khiển cho phao, cảm biến, PLC hoặc bộ điều khiển khác. Trong tủ bơm, cam switch thường chọn đường điều khiển cuộn hút contactor chứ không thay contactor đóng cắt động cơ. Xem tình huống đầy đủ tại bài ứng dụng cam switch Auto-Off-Manual trong tủ điều khiển máy bơm.

Trong tủ bơm, cam switch chọn chế độ vận hành; contactor và rơ-le nhiệt đảm nhiệm đóng cắt, bảo vệ động cơ.

4.4. Chọn kênh đo điện áp hoặc dòng điện

Voltmeter selector switch chọn lần lượt điện áp pha–pha hoặc pha–trung tính. Ammeter selector switch chọn tín hiệu từ các biến dòng để một đồng hồ hiển thị nhiều pha. Hai loại có sơ đồ hoàn toàn khác nhau và không nên dùng thay cho nhau.

4.5. Chuyển mạch nhiều nấc

Các chương trình 0-1-2-3, 0-1-2-3-4 hoặc nhiều nấc hơn có thể dùng để chọn cấp, chọn kênh hoặc tạo trình tự. Ý nghĩa của từng nấc do sơ đồ thiết kế quyết định, không thể suy ra chỉ từ dãy số trên mặt.

4.6. Loại giữ vị trí và loại tự hồi

Loại stay-put giữ nguyên nấc sau khi bỏ tay. Loại spring-return tự trở về vị trí xác định và phù hợp với lệnh tạm thời. Chọn nhầm hai cơ chế có thể làm mạch vận hành sai mục đích.

5. Hiểu đúng định mức 16A của cam switch

Chuyển mạch trục cam 16A không có nghĩa là thiết bị luôn đóng cắt an toàn mọi tải 16A. Khả năng sử dụng còn phụ thuộc điện áp, loại tải, tần suất thao tác, cấp sử dụng AC/DC, nhiệt độ, kiểu lắp và chương trình tiếp điểm.

Bảng dưới đây là số liệu tham khảo cho nhóm S16/TP16/RT16 trong catalogue Salzer, không thay thế datasheet của mã hàng cụ thể:

Với mạch điều khiển cuộn hút contactor hoặc rơ-le, cần kiểm tra cấp AC-15. Với DC, phải dùng chương trình và định mức DC phù hợp; một số cấu hình cần thêm tiếp điểm nối tiếp hoặc giảm định mức theo điện áp.

6. Ưu điểm và hạn chế của chuyển mạch trục cam

7. Các mẫu chuyển mạch trục cam Salzer đang có tại Tam Anh

Danh sách dưới đây giúp định hướng theo chức năng. Trước khi đặt hàng, cần đối chiếu ảnh sơ đồ, số chân, kiểu giữ/hồi và mã in trên sản phẩm.

Xem toàn bộ danh mục công tắc chuyển mạch Salzer để so sánh các chương trình đang có.

8. Cách lựa chọn và lưu ý khi sử dụng

1. Xác định chức năng trước: ON/OFF, 1-0-2, Man-Off-Auto, thuận–nghịch, Volt, Amp hay nhiều nấc.
2. Đọc sơ đồ tiếp điểm: xác định cặp chân nào đóng ở từng vị trí; không suy đoán từ nhãn mặt.
3. Kiểm tra số cực, số tầng và kiểu thao tác: loại giữ vị trí hay tự hồi, góc chuyển 30°, 45°, 60° hoặc 90° tùy chương trình.
4. Chọn đúng cấp sử dụng: tải trở, tải động cơ, cuộn hút AC, DC và tần suất thao tác có định mức khác nhau.
5. Đối chiếu kích thước lắp: kích thước mặt, lỗ khoan, chiều sâu sau cánh tủ và khoảng trống đi dây.
6. Bố trí thiết bị bảo vệ và chấp hành riêng: cam switch không thay CB/cầu chì, rơ-le nhiệt hoặc contactor.
7. Kiểm tra trước khi cấp điện: đo thông mạch từng vị trí, siết đầu cực đúng yêu cầu và xác nhận nhãn dây.

9. Câu hỏi thường gặp về chuyển mạch trục cam

Chuyển mạch trục cam dùng để làm gì?
✅ Dùng để đóng/cắt, chọn mạch, chọn chế độ, chọn chiều hoặc chọn kênh đo theo chương trình tiếp điểm định trước.

Cam switch 16A có đóng trực tiếp động cơ 16A không?
⚠️ Không thể kết luận chỉ từ số 16A. Phải kiểm tra AC-3/AC-23A, điện áp, công suất, tần suất đóng cắt và datasheet.

Ba vị trí có phải là ba cực không?
ℹ️ Không. Vị trí là số nấc của núm; số cực là số mạch được chuyển. Hai thông số độc lập.

Cam switch có thay contactor được không?
⚠️ Không trong mọi trường hợp. Contactor phù hợp đóng cắt từ xa và thường xuyên; cam switch chủ yếu thao tác tay hoặc chọn chế độ.

Auto-Off-Manual hoạt động thế nào?
🔄 Manual chạy theo lệnh tại chỗ, OFF ngắt lệnh, Auto nhận lệnh từ cảm biến, phao, PLC hoặc bộ điều khiển.

Có thể thay cam switch chỉ dựa vào mã vị trí trên mặt không?
❌ Không. Cần khớp sơ đồ tiếp điểm, số cực/tầng, kiểu giữ-hồi, định mức, kích thước lắp và ký hiệu chân.

10. Kết luận

Chuyển mạch trục cam là thiết bị nhỏ nhưng ảnh hưởng trực tiếp đến logic vận hành của tủ điện. Muốn chọn đúng, hãy đi theo thứ tự: chức năng → sơ đồ tiếp điểm → số cực/tầng → kiểu thao tác → cấp sử dụng → kích thước lắp. Đối với khách B2B, cung cấp ảnh mặt trước, ảnh mã bên hông, sơ đồ chân và thông số tải ngay từ đầu sẽ giúp đối chiếu nhanh hơn và hạn chế mua nhầm.

Nguồn kỹ thuật tham khảo: Salzer – Cam Operated Rotary Switches. Thông số trong bài mang tính định hướng; lựa chọn cuối cùng phải theo datasheet và sơ đồ của đúng mã hàng.
